地面探测断层

河南某矿断层探测

工程说明：

1、探测施工在地面进行。根据地形地貌及矿区水文地质条件，确定采用型瞬变电磁法探测。设计测线40条，线距50米，点距50米。

2、采用重叠回线方式，线圈为25m×25m，发射电流强度100A；供电脉宽20ms，采样时间不超过40ms。

3、探测结果证实矿区内存在一条落差大于400m的断层（下图红线所在区域），断层倾角约70°，下延至深部，上部存在含、导水的可能性。断层位置及含导水性质的确定，为下一步矿井生产和防治水工作指明了方向。

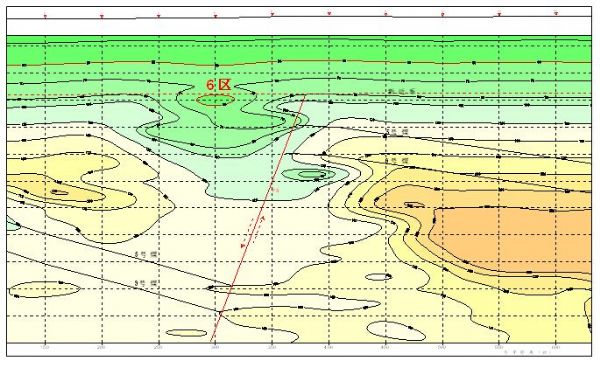

31测线视电阻率等值线断面图（局部截图）
