地下空洞探测

地下空洞探测—山东某地

工程说明：

1、探测施工在地面进行。目的是探测地下400米以上地层是否存空洞，以便为大型基建工程施工提供技术资料。当地基岩为奥陶系石灰岩，第四系厚度100米±，奥陶系石灰岩水位80米左右。地下空洞区很可能为灰岩溶洞，且全部充水。故采用型瞬变电磁法探测。设计测线6条，线距40米，点距40米。

2、采用回线方式，发射线圈边长20米，接收线圈边长2米、32匝。采样时窗为：24，叠加次数：32，时间采用标准时间序列。

3、根据探测结果，标出了3处空洞区（图中蓝色区域）。

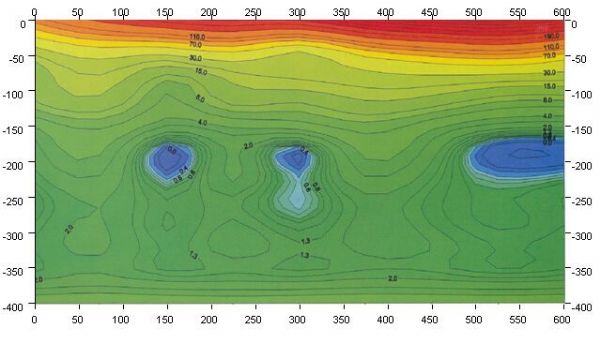

03测线视电阻率等值线剖面图
