矿井物探

井下瞬变电磁

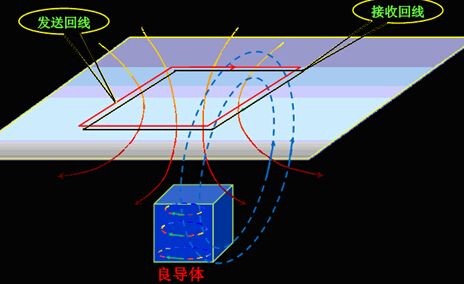

    矿井物探——瞬变电磁法(Transient ElectromagneticsMethod, TEM)是以地壳中岩(矿)石的导电性与导磁性差异为主要物质基础,根据电磁感应原理,利用不接地回线或接地线源向地下发送一次脉冲磁场,在一次脉冲磁场的间隙期间,利用线圈或接地电极观测二次涡流场,并研究该场的空间与时间分布规律, 来寻找地下资源或解决其它地质问题的一支时间域电磁法。下图即为瞬变电磁法原理的图解。

矿井物探

    井下瞬变电磁法施工简便、低阻探测能力强、精度高、探测深度大(200m)。具有许多传统直流电法不可比拟的优点,可应用于:煤层顶底板富水性探测、巷道迎头超前探、圈定煤层采空(塌陷)区等。

无线电波透视(坑透)

    无线电波透视法又称坑透,是利用探测目标与周围介质之间的电性差异来研究确定目标体位置形态,大小及物性参数的一种井下物探方法。所用频率属高频频段,一般为一百千赫至几十兆赫。无线电波遇到电性不同的目标体时会发生反射、折射、透射、边缘绕射以及对波的吸收等现象,因而改变了场的分布形态。不同介质对电磁波吸收程度不同,真空不吸收电磁波,高阻岩石对电磁波吸收较弱,低阻体对电磁波吸收较强。因此,无线电波透视法是通过研究电磁波在坑道间的传播特性和被介质吸收的情况来寻找圈定各种目标的。

    无线电波透视法主要应用于探测工作面内构造如陷落柱、断层、煤层变薄区等。

巷道顶底板电测深

    巷道顶底板电测深属于直流电法的一个分支,其原理与地面直流电法相似,不同之处为:巷道顶底板电测深应用于井下,属全空间电法勘探,采用本安防爆设备。它以岩石的电性差异为基础,在全空间条件下建立电场,使用全空间电场理论,处理和解释有关矿井水文地质问题。

    巷道顶底板电测深主要应用于井下巷道顶底板构造和富水性探测。有效探测深度100m±。如果工作面两顺槽同时探测,可了解整个工作面顶底板的构造和富水性情况。

    近年来,随着矿井防治水工作的不断加强,井下富水性预测、预报需求增多。巷道顶底板电测深作为一种有效的探测手段获得了广泛应用。

巷道迎头超前探

    超前探,即对巷道迎头前方一定范围进行探测,对巷道迎头前方的构造、富水体发育情况作出预测预报。超前探显著降低了巷道开拓过程中遭遇水害的几率,大大节约了巷道开拓成本,同时,超前探施工简便、速度快、精度高,已成为矿井安全生产的必要手段。

    常见的超前探施工方法有两种,即直流电法和瞬变电磁,两种方法各有优缺点,需针对现场条件选择,或两种方法同时施工,进行综合解释。其中直流电法探测距离约为80m左右,观测范围为迎头正前方区域;瞬变电磁探测距离较大,可达260m,可以在迎头左、右和前方进行扇形区域观测,同时可进行俯面或仰面扇形区域观测。

音频透视

    音频透视也是直流电法的一种,它是利用各种岩(矿)石之间存在的导电差异,通过专门仪器观测人工电场的分布规律来达到解决地质问题的目的。音频透视主要应用于井下,通过改变供电频率,可以对工作面顶板以上或底板以下区域进行多达四个不同深度层面的富水性探测,大探测深度可达90m。与只能探测巷道剖面的其它方法相比,其探测范围大、立体性强、信息更加丰富,优势十分明显。

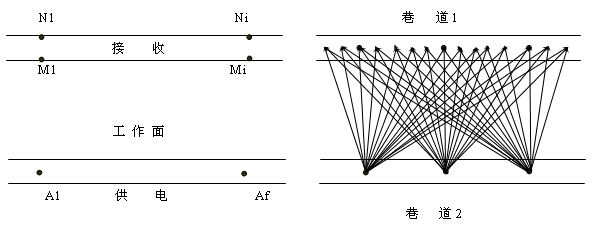

    音频电透视采用“单极—偶极”法,即在采煤工作面一巷道内供电另一巷道内接收,供电点为单极电源(A),接收为双电极(M、N)间的电位差(M、N分别在巷道的两邦,见下图)。一般每隔50M布一供电点,接收点为10M一点,对应每一供电点,在另一巷道内成扇形接收。然后,将供电和接收交换巷道,采用相同方法测量(见下图)。
