海面探测断层构造

海面探测断层构造—山东某地

工程说明：

1、探测施工在海面进行。目的是探测海底400米以上地层是否存在断层构造，以便为海底工程施工提供技术资料。根据水面物探施工特点，采用型瞬变电磁法探测。设计测线10条，间距50米，点距50米。

2、采用回线方式，发射线圈边长20米，接收线圈边长2米、32匝。采样时窗为：24，叠加次数：32，时间采用标准时间序列。

3、根据探测结果，综合考虑当地地质条件，共标出了3条断层。

图1：不同深度的视电阻率等值线图（红色线条为推断断层）

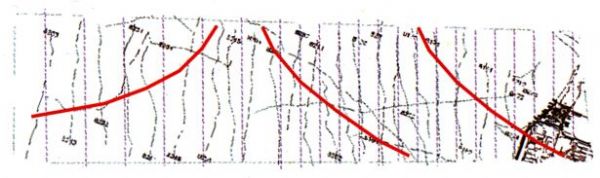

图2：平面上推断解释的三条断层

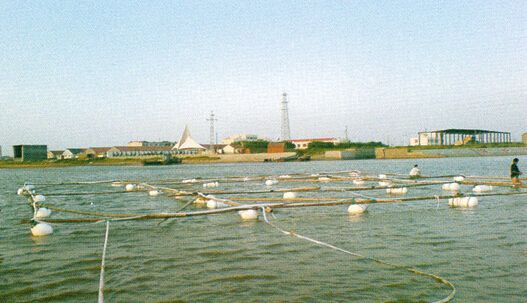

图3：海面施工照片
