瞬变电磁法探测巷道底板

山东某矿71000巷道底板富水性探测

工程说明：

1、根据实际情况，使用矿用型瞬变电磁仪，在巷道底板工作区布点26个，点距为10m； 发射线圈为4匝1.5m×1.5m，发射电流强度25A；接收线圈为32匝1.5m×1.5m，供电脉宽10ms，采样时间不超过30ms。

2、通过对采集数据的解释，利用TEM成果图确定了三处富水异常区（红线内部），矿方打钻验证了富水区存在，完全达到了勘查目的。

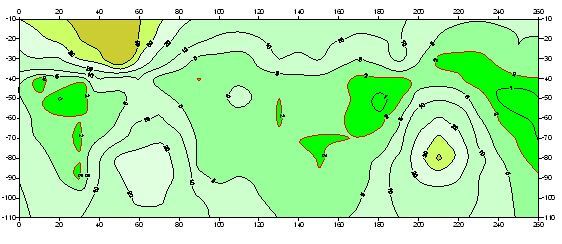

71000巷道底板TEM成果图
